1. Giới thiệu



2. Nội dung gói hàng

• Trạm sạc GaN 65W UGREEN (Model X767)
• Cáp nguồn
• Hướng dẫn sử dụng

3. Sản phẩm hếtview

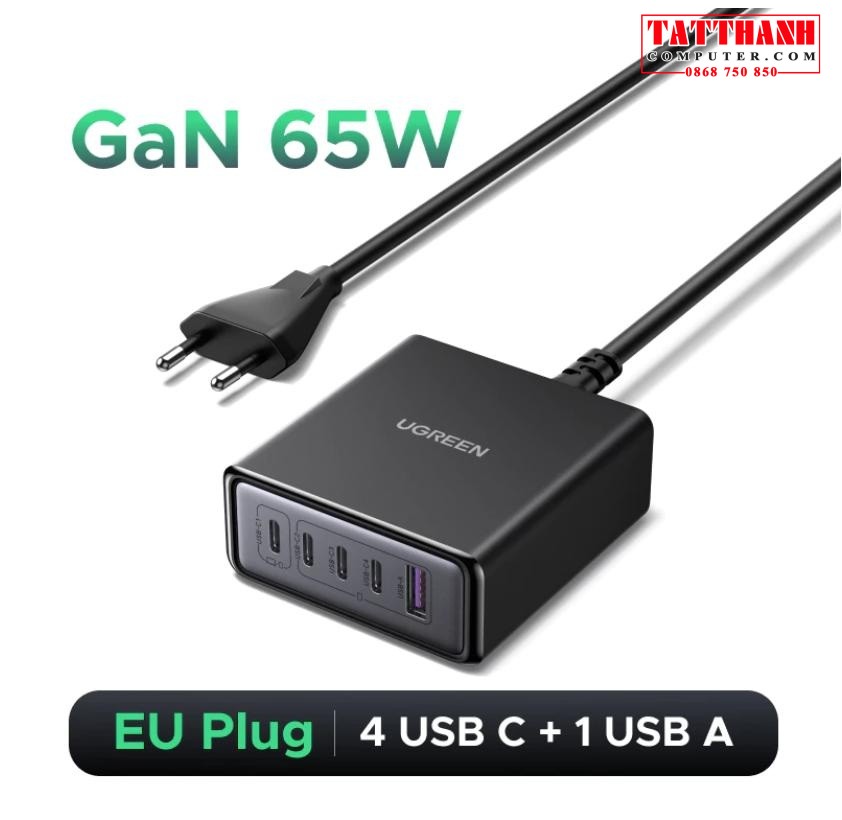

Hình 3.1: Trạm sạc GaN 65W của UGREEN với cáp nguồn có thể tháo rời.

3.1 Sơ đồ bố trí cổng và công suất đầu ra

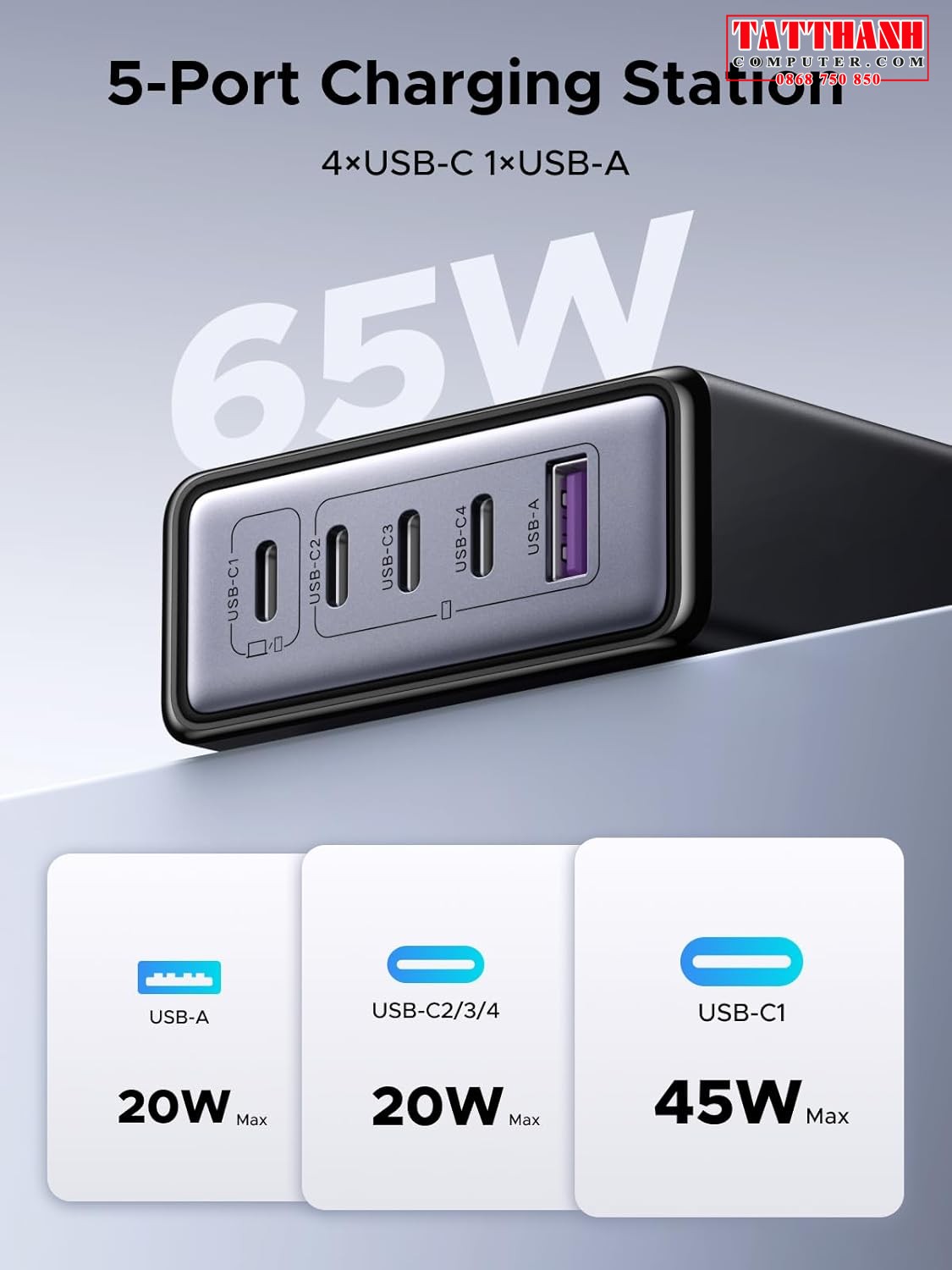

Hình ảnh 3.2: Chi tiết về 5 cổng của trạm sạc và công suất đầu ra tối đa của từng cổng.

• USB-C1: Công suất đầu ra tối đa lên đến 45W
• USB-C2/3/4: Công suất đầu ra tối đa lên đến 20W mỗi cổng.
• USB-A: Công suất đầu ra tối đa lên đến 20W

3.2 Thiết kế và tính di động

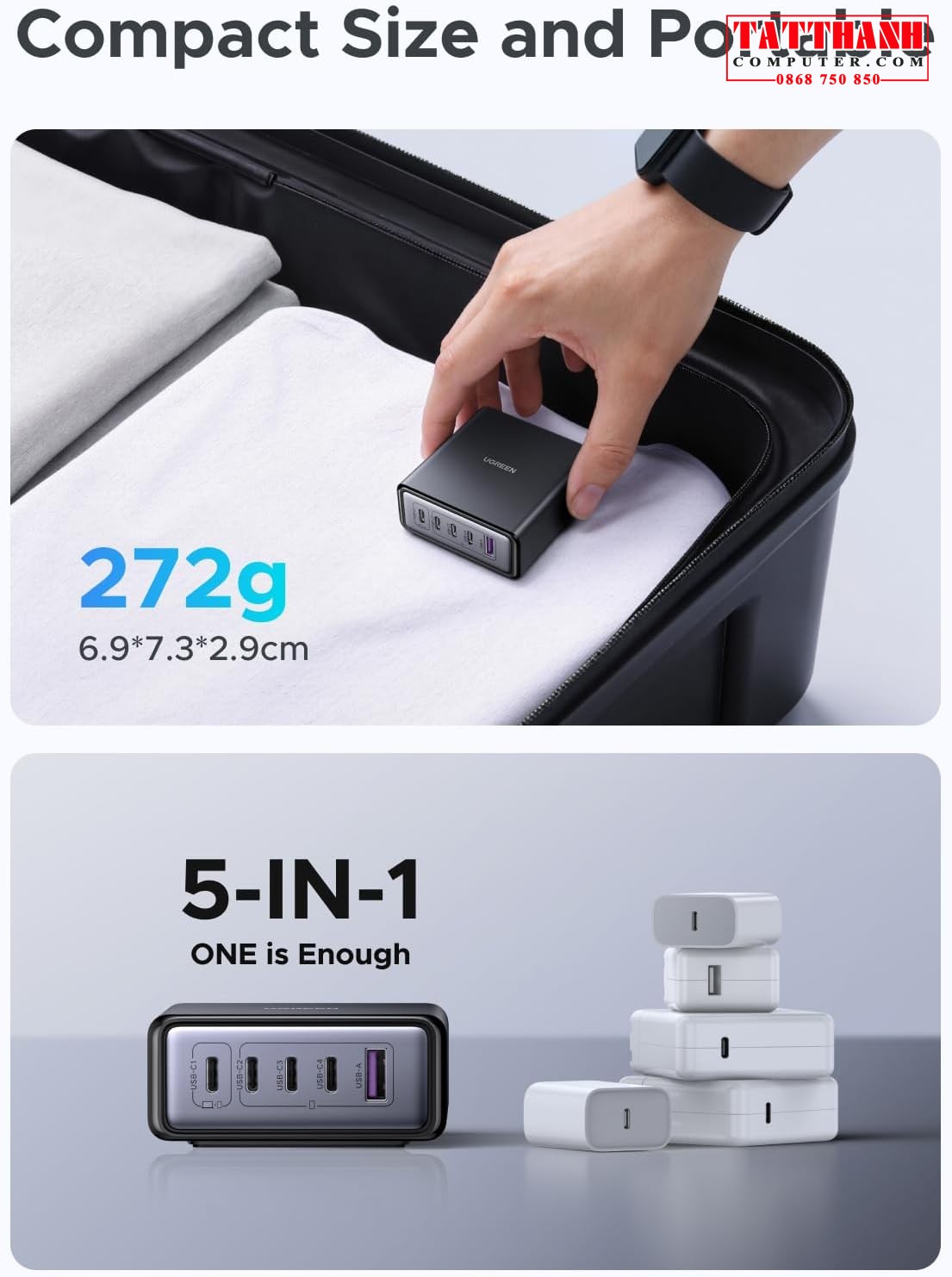

Hình 3.3: Kích thước nhỏ gọn của trạm sạc, thể hiện tính di động và thiết kế tiết kiệm không gian so với nhiều bộ sạc riêng lẻ.

Hình 3.4: Các tính năng chính bao gồm dây nguồn dài 2 mét, tổng công suất 65W, lớp sơn kim loại và miếng đệm chống trượt bằng silicon.

4. Thiết lập

1. Giải nén: Cẩn thận lấy trạm sạc và tất cả phụ kiện ra khỏi bao bì.
2. Kết nối nguồn: Cắm dây nguồn được cung cấp vào cổng đầu vào AC trên trạm sạc, sau đó cắm đầu còn lại vào ổ cắm điện tiêu chuẩn (AC 100-240V).
3. Vị trí: Đặt trạm sạc trên bề mặt phẳng, ổn định, đảm bảo thông gió tốt xung quanh thiết bị.



5. Hướng dẫn vận hành

5.1 Kết nối thiết bị

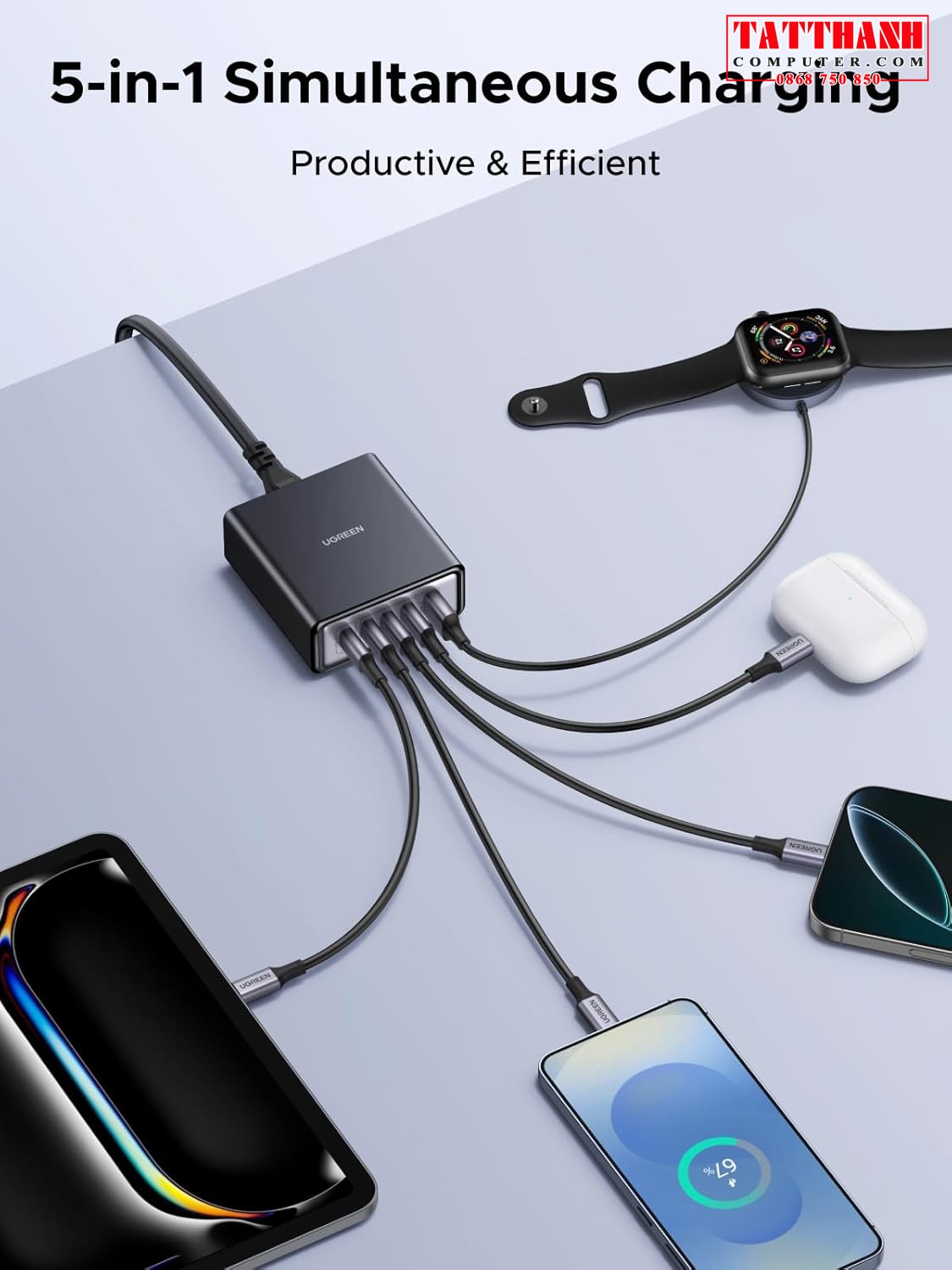

Hình ảnh 5.1: Ví dụ về năm thiết bị đang sạc đồng thời từ trạm sạc.

5.2 Phân phối điện



Hình ảnh 5.2: Ví dụample of 2-port 65W fast charging, demonstrating charging a MacBook Air and a smartphone.

Quảng cáo

Đầu ra cổng đơn:

Hình 5.3: Công suất đầu ra tối đa khi chỉ có một cổng đang sạc.

Ngõ ra kép:

Hình 5.4: Phân bổ công suất khi hai cổng đang sạc cùng lúc.



Tổng sản lượng:

Hình 5.5: Phân bổ công suất tổng thể khi nhiều thiết bị được kết nối, trong đó USB-C1 ưu tiên 45W và các cổng còn lại chia sẻ 20W.

6. Thông tin an toàn



• Không để thiết bị tiếp xúc với nước, hơi ẩm hoặc nhiệt độ khắc nghiệt.
• Tránh làm rơi, va đập hoặc tháo rời trạm sạc.
• Chỉ sử dụng cáp nguồn được cung cấp kèm theo và các cáp sạc tương thích.
• Để xa tầm tay trẻ em.
• Rút phích cắm thiết bị khi có giông bão hoặc khi không sử dụng trong thời gian dài.

6.1 Các biện pháp bảo vệ tích hợp

Hình 6.1: Công nghệ GaN và các biện pháp bảo vệ an toàn tích hợp.



• Quá âm lượngtage bảo vệ: Các biện pháp bảo vệ chống lại âm lượng quá mứctage đầu vào.
• Bảo vệ quá nhiệt: Prevents the device from reaching unsafe temperatures.
• Bảo vệ quá dòng: Bảo vệ chống lại dòng điện quá mức.
• Bảo vệ ngắn mạch: Tự động tắt nguồn trong trường hợp xảy ra đoản mạch.

7. Thông số kỹ thuật

7.1 Khả năng tương thích

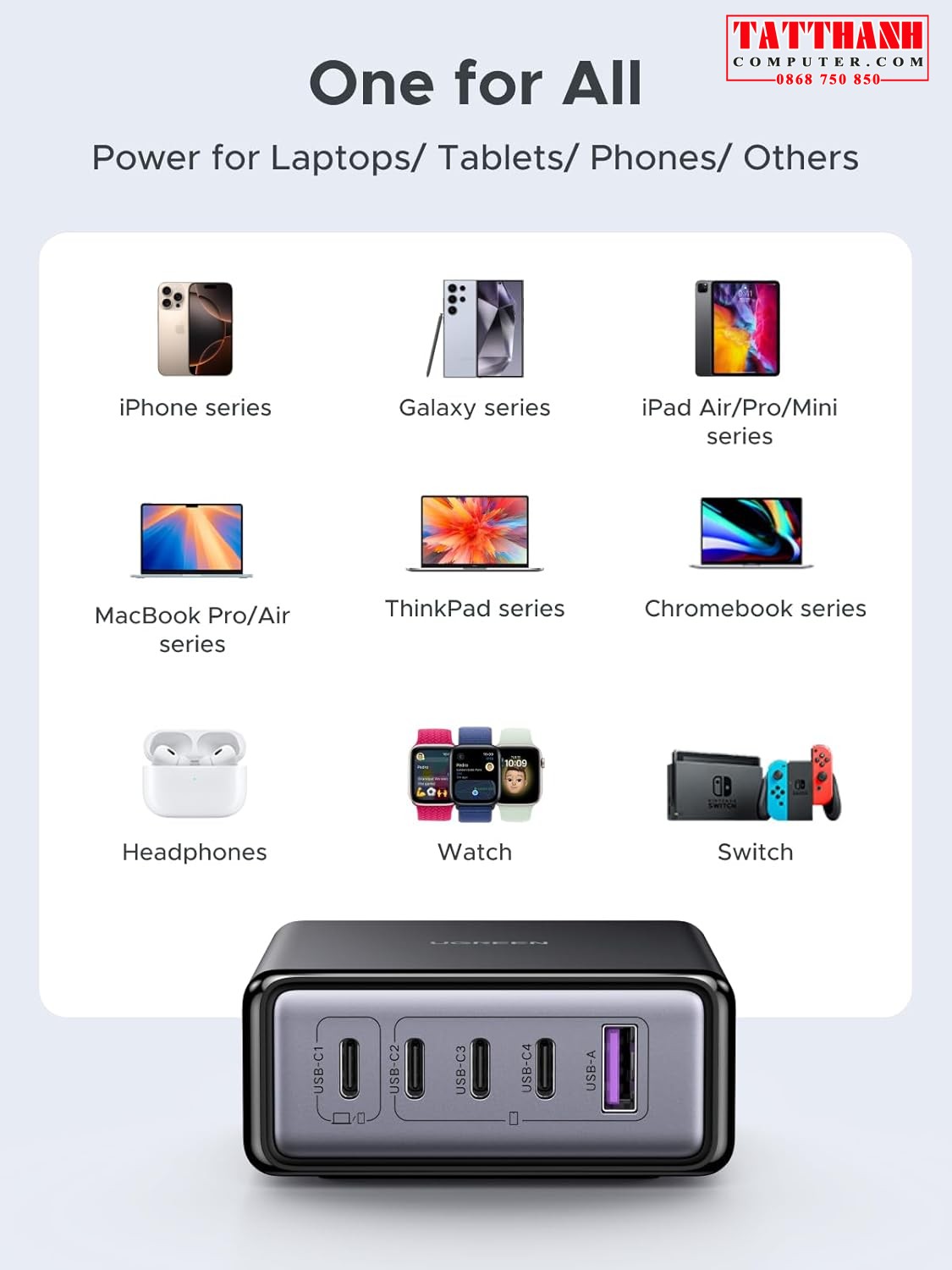

Hình 7.1: Khả năng tương thích rộng rãi với nhiều thiết bị điện tử khác nhau.



• Dòng iPhone (ví dụ: 17/16/15)
• Dòng Galaxy (ví dụ: S25/S24)
• Dòng pixel (ví dụ: 10/9)
• Dòng iPad Pro/Air/Mini
• Dòng MacBook Pro/Air
• Dòng ThinkPad
• Dòng Chromebook
• Tai nghe, đồng hồ thông minh, máy chơi game Nintendo Switch và các thiết bị khác sử dụng nguồn USB.

KHAI THÁC. Xử lý sự cố

• Thiết bị không sạc được:
  • Hãy đảm bảo trạm sạc được cắm đúng cách vào ổ cắm điện đang hoạt động.
  • Hãy đảm bảo rằng cáp sạc đã được kết nối chắc chắn với cả trạm sạc và thiết bị của bạn.
  • Hãy thử cáp sạc hoặc cổng sạc khác.
  • Hãy xác nhận thiết bị của bạn tương thích và không gặp sự cố bên trong.
• Sạc chậm:
  • Kiểm tra xem thiết bị của bạn có hỗ trợ sạc nhanh hay không và cáp sạc có đạt chuẩn sạc nhanh hay không.
  • Hãy tham khảo sơ đồ phân phối điện (Mục 5.2) để hiểu cách phân bổ điện năng giữa nhiều thiết bị. Kết nối nhiều thiết bị cùng lúc có thể làm giảm công suất đầu ra của từng cổng.
  • Đối với máy tính xách tay hoặc các thiết bị công suất cao khác, hãy sử dụng cổng USB-C1 để có tốc độ sạc tối ưu.



• Trạm sạc có cảm giác nóng:
  • Việc trạm sạc nóng lên trong quá trình hoạt động là điều bình thường, đặc biệt là khi sạc nhiều thiết bị cùng lúc với công suất cao.
  • Nếu máy quá nóng, hãy ngắt kết nối tất cả các thiết bị và dây nguồn, rồi để máy nguội bớt. Đảm bảo đặt máy ở nơi thông thoáng.

9. Bảo trì

• Vệ sinh: Ngắt kết nối trạm sạc khỏi nguồn điện và tất cả các thiết bị trước khi vệ sinh. Sử dụng khăn mềm, khô để lau bề mặt. Không sử dụng chất tẩy rửa dạng lỏng hoặc dạng xịt.
• Kho: Bảo quản thiết bị ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và nhiệt độ cao khi không sử dụng.
